FANUC 系统如何追加第四轴?

发布日期:2020-10-17

如何给机床加装第四轴,是很多厂家的迫切需求。

加装第四轴前,如何做部件选购?流程如下:

1 确认机械部件第四轴,如下图

1)第四轴主要分为任意角度和分度盘四轴。我们最常用的第四轴都是任意角度,里面由蜗轮蜗杆传动,可以做4轴联动。分度盘四轴不能做联动,也不能任意角度,但是优点是重复定位精度高,切削量大。

2)选择4轴大小,我们最常用的是150,200,255,320,400。这个数字代表着圆盘直径。一定要考虑3个数据,Z轴高度,工件工作台宽度及工件尺寸,避免工件或转台与机床干涉。

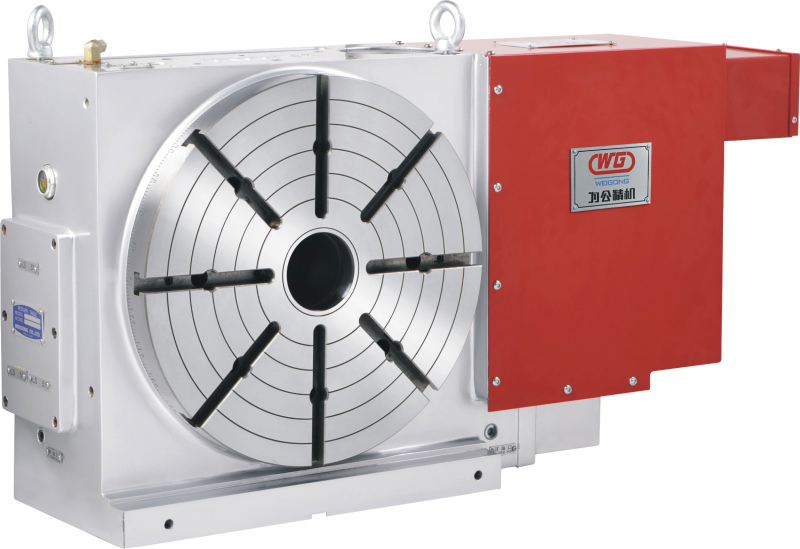

(图1四轴本体

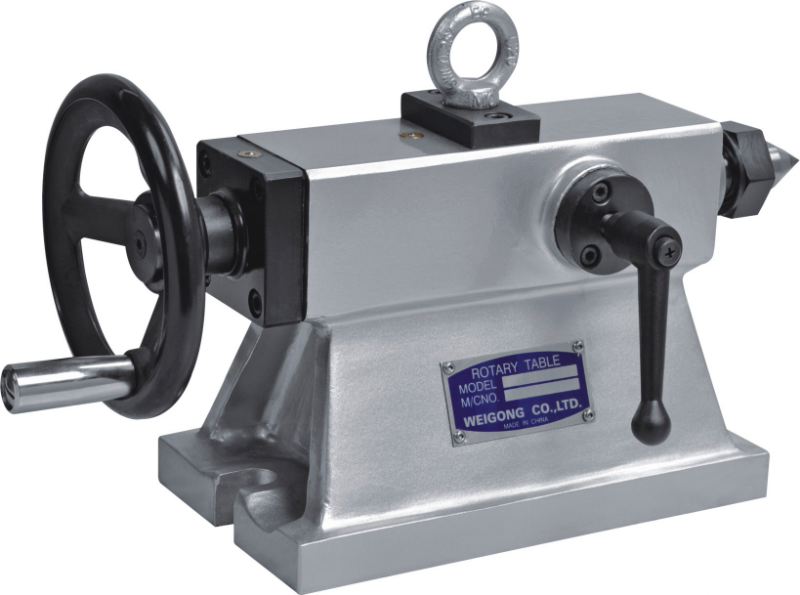

(3)选择尾座。第四轴尾座有2种,顶针尾座,如下图,主要加工圆柱体。

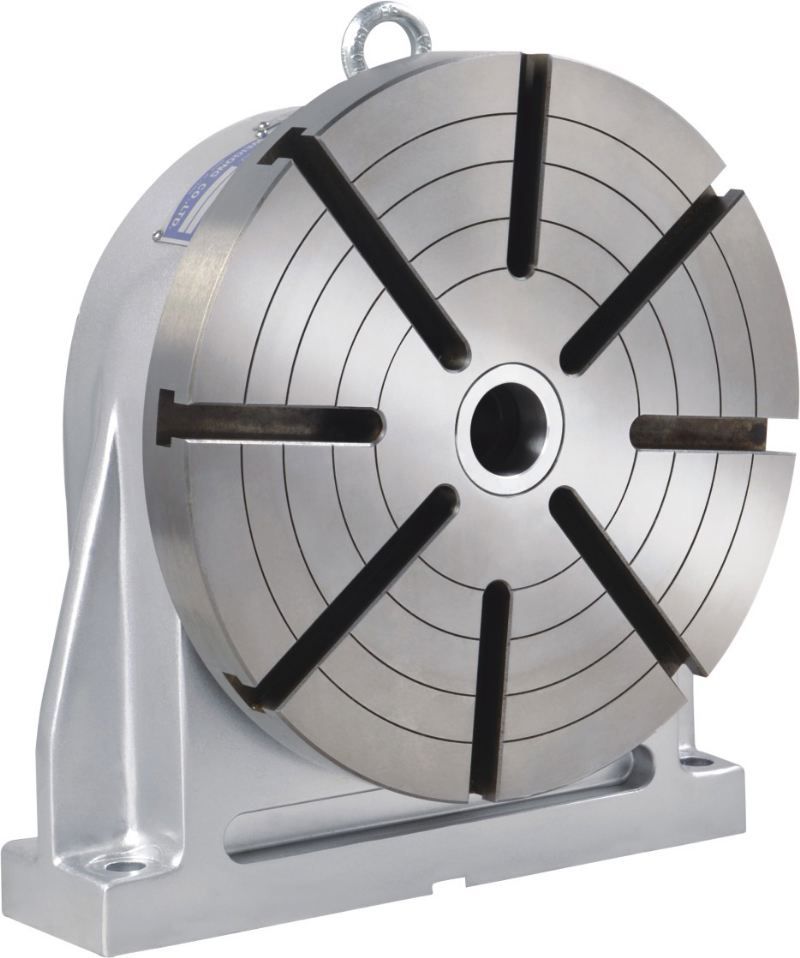

(图2顶针尾座、圆盘尾座

还有一种圆盘尾座,选择圆盘尾座,一般都要定做L板和中

间的桥板。

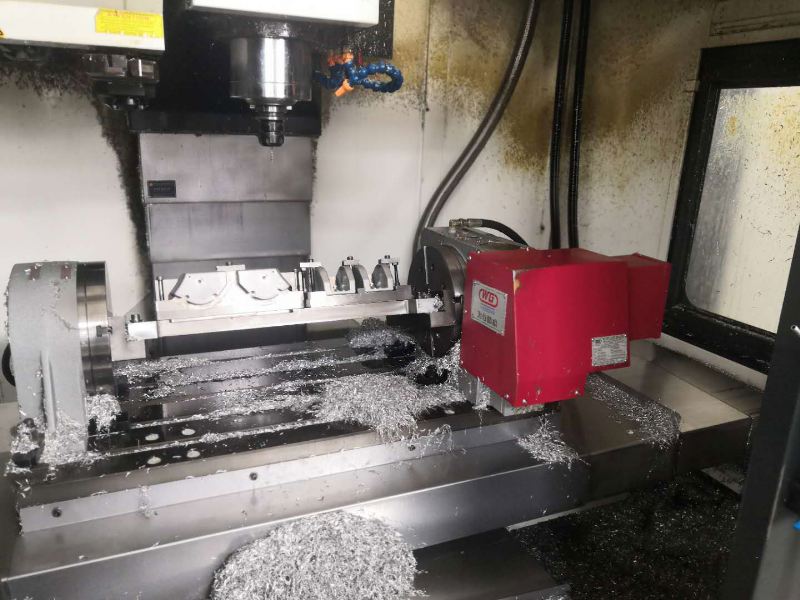

(图3四轴+桥板+圆盘尾座



2、机床功能确定,如果要追加第四轴,FANUC系统必须有4轴控制器、驱动、线缆、液压站等附件。如果没有功能,就需要开通,常见系统如下:



是否

可以实现

是否

要开功能

是否可以

4轴联动

备注

OI MATE MC





更换主板

OI MC

自带

自带



OI MATE MD(3包)

开功能

开功能



OI MATE MD(5包)

开功能

开功能



OIMF(1,3,5包)

自带

自带



31IA(fanuc小黄机)

开功能

开功能



31IA 标准

自带

自带



31IB(fanuc小黄机)

开功能

开功能



18I MB

自带

自带



有的机床没有4轴功能,如果不用插补运动,只是定位,可以选择IO link驱动器或者第三方第四轴。



3、驱动器和电机选择

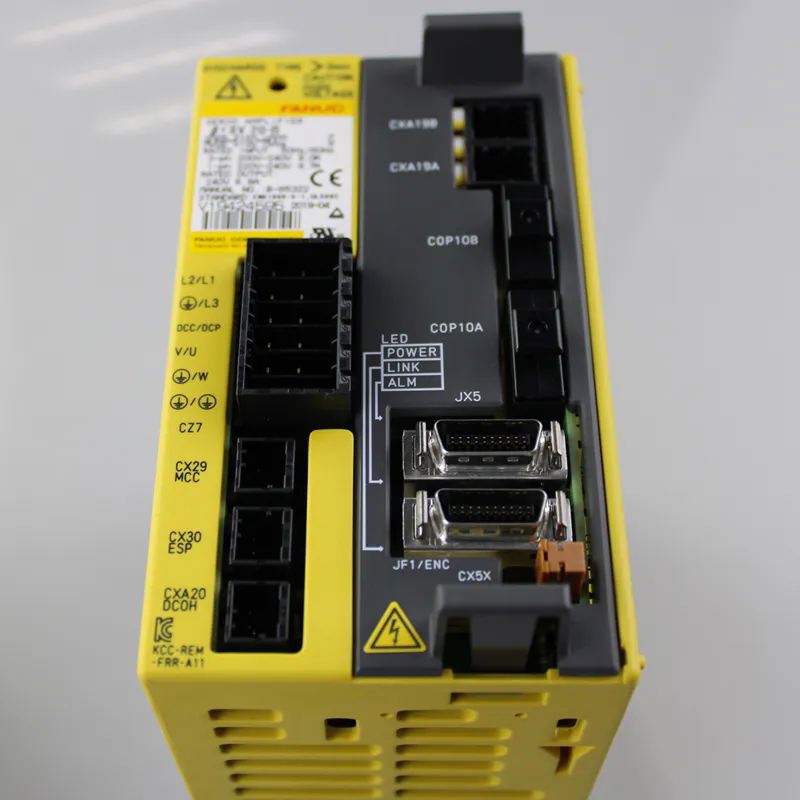

( 4 最常用的第四轴驱动器)

第四轴厂家出厂时,基本都会在选型手册中,标出需要的电机扭矩和功率。FANUC常用的第四轴电机是4NM,8NM,12NM,22NM。但是因为价格因素,最常用的电机是b8b12/2000. 通常情况下,如果做联动,并且带有圆盘尾座,这时第四轴的电机扭矩需要选大一点。不然只能通过降低运行速度和延长加减速时间,来解决问题。





4 加紧方式选择。第四轴如果不参与切削,只是定位,这时要考虑气动锁紧还是液压锁紧。一般液压锁紧的力量大,缺点是是要增加液压油站成本高,安装复杂。



5 电机回零方式选择。第四轴建议用绝对位置编码器,使用方便,安装方便,关键是有的转台不能360°旋转。所有的bis电机都是绝对位置编码器,只有ai电机才有增量。切记:一定要用绝对位置编码器。



6 部件检查,检查手轮是否有4轴选择;检查操作面板是否有4轴按钮。

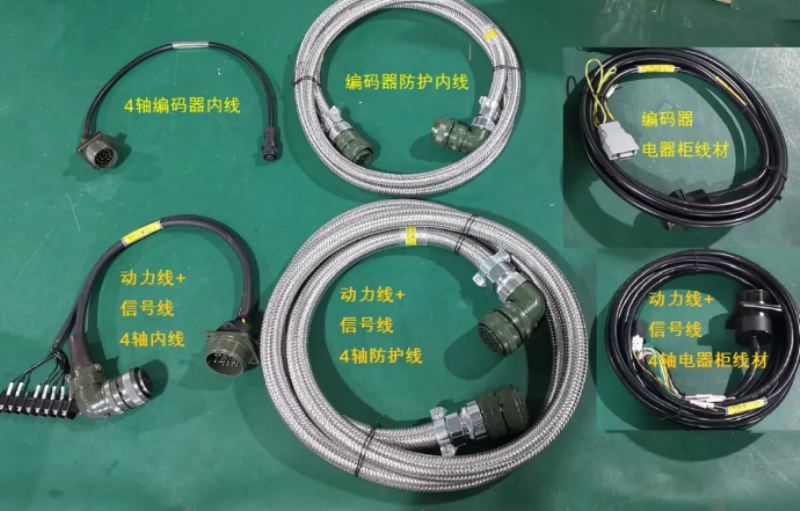

7 线长测量。为了拆卸方便,第四轴一般把一根电缆剪切成三段,通过连接器连接。分为第四轴内部电缆(转台厂家出厂配好)。
