FANUC 0i Model-F系统调试案例介绍

发布日期:2022-03-12

1
FANUC 0i Model-F系统概况和案例介绍

  全新的0i Model-F系统与以往不同,不再区分0i系列和0i-mate系列,用户可根据实际的需求选择最合适的系统配置。0i-F系统的最大控制轴数情况如下:


  在软件和硬件方面,0i-F系统是基于世界最高水平的FANUC 30i-B系列CNC开发的,与30i-B系列具有相同的显示画面和操作性,并支持相同网络、维护和PMC 功能。可以配置全新的ai-B和bi-B系列驱动器,具有更高的性价比;支持更高速的FSSBI/O LINK i,一根电缆的I/O点数增加一倍,相比于以往的0i系列具有更省配线、可靠性更高的特点,可以提供极为出色的机床运转率。

  0i-F系统还将电脑上的便利性应用到CNC上,在CNC上直接运行存储卡内程序、模具加工软件包、平滑公差控制和1 5寸液晶显示屏幕等功能配置均为0i系列首次新增。

  那么接下来后台君就以本次案例为大家介绍一下0i-F系统的调试和使用吧。

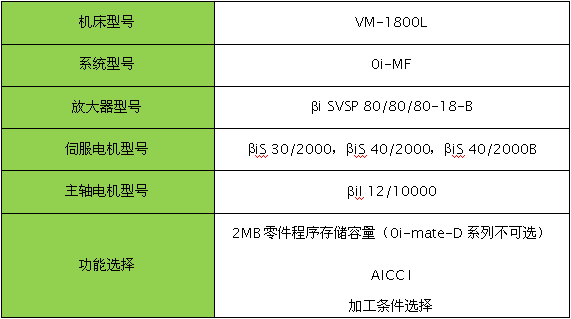

  本次客户机床的配置情况为:

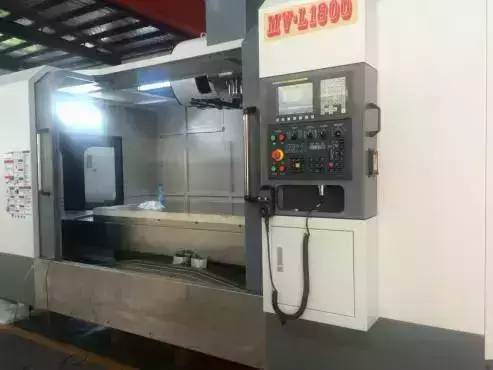

  机床外观图如下:



调试要点
  1、硬件接线方面,与0i-D系列不同的是,0i-F系统主轴通讯使用光缆连接,所以从系统->主轴->伺服的连接全部由光缆实现,更为稳定和高效。新的bi SVSP 80/80/80-18-B驱动器相比于旧的规格增加了CX48相序检测接口,其他的接线方式与以往相同。

  2、系统参数方面,0i-F系列与0i-D系列区别不大,将原本的0i-D系统的参数导入新系统,仅需修改以下几点即可:

  1)设定主轴电机代码,设定参数4019#7为1,断电完成主轴电机初始化;

  2) 设定参数11549#0为0,断电进行PS控制轴的自动设定;

  3) 通过设定参数1902#0、#1进行FSSB的初始化;

  4)设置参数11933#0、#1,选择I/O LINK的通讯方式。

  3、PMC方面,仅需使用新版的FANUC LADDER- III软件将原本的PMC格式转换为0i-F PMC/L格式,将新的PMC顺序程序和PMC参数传入系统即可。

  完成以上设定后,本次调试的0i-MF便可以正常工作了,至于其他功能方面,新的系统与以往并无明显差异,对0i-D和31i-B系统熟悉的客户都可以很快掌握。


2
FANUC 0i MODEL F系统功能测试

将电脑的便利性应用到CNC中,具有更优异的操作性


  ◆程序文件夹管理

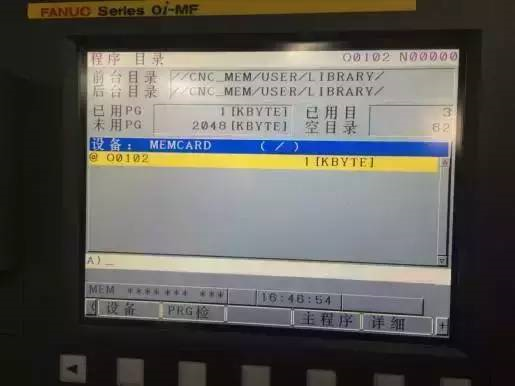

  新的0i-F系列CNC与30i-B系列具有高度的亲和性,0i系列首次新增了程序文件夹管理功能,用户可以进行文件夹的建立、删除,文件在不同文件夹的复制、剪切和粘贴等操作,更为方便、易于理解。


  ◆存储卡程序的编辑/运行,PC/USB向CF卡传输文件

  新的0i-F系统支持直接编辑、运行存储卡中的程序,只需要将程序文件通过软件转换为.BIN格式,再传入存储卡即可直接在CNC上编辑/运行其上的程序。

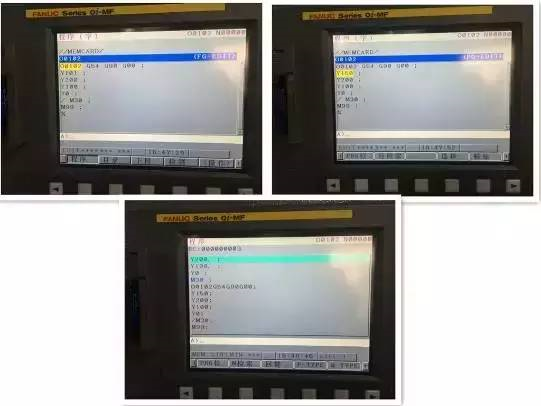

  如上图所示,转换格式后的程序文件在CNC上修改程序后,可以直接运行程序。

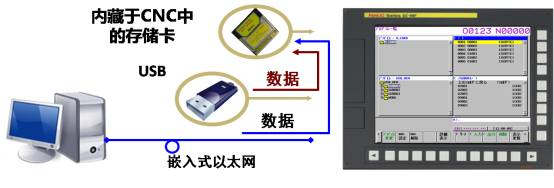

  新的0i-F系列CNC还支持PC、USB 向CF卡中传输文件,机床长时间连续运行过程中无需频繁插拔CF卡,具有更优越操作性和机床运转效率。



  ◆内置于CNC的SERVO GUIDE MATE

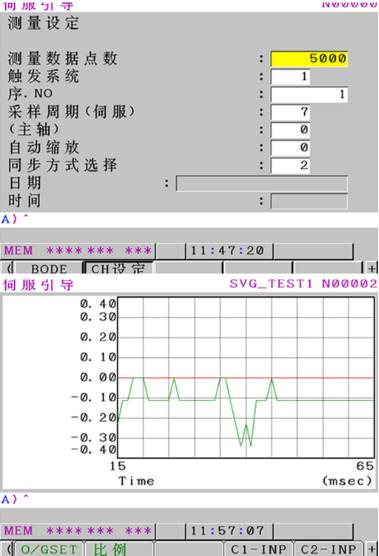

  新的0i-F系列CNC还将FANUC SERVO GUIDE软件内置于CNC中,根据说明书进行设定,无需电脑即可完成常规的伺服优化,十分便于客户大批量生产和售后服务中的快速优化调试。



实现高速、高质量的加工,更为强大的控制性能

0i系列CNC首次支持伺服HRV+电流控制,相对于以往的HRV2、HRV3电流控制更平稳、响应性更佳,机床可以实现更高精度、更高响应的加工。


  从上图所示案例即可看出,使用伺服HRV+控制后,测试波形更为平稳、响应性极为出色。


  ◆FSSB主轴高速刚性攻丝

  0i-F系列CNC主轴通讯也是通过一根光缆连接,除具有更平稳、响应性更高的主轴控制性能外,还可以支持FSSB主轴刚性攻丝功能,在相同条件下刚性攻丝可以取得更为优越的加工效果或加工效率。

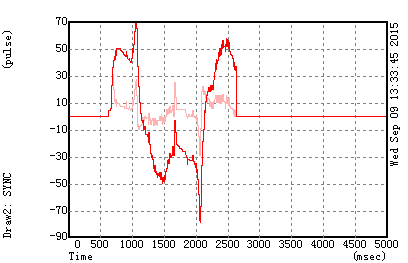

  从上图即可看出,使用FSSB主轴高速钢性攻丝功能后,攻丝质量(即攻丝中的同步误差)远远优于普通的刚性攻丝,进一步优化刚性攻丝参数,可以得到更佳的攻丝效率和加工效果。


强大的高速、大容量内置PMC


  全新的0i-F系统的内置PMC由强大的专业处理器和LSI组成,处理速度达到原先的1.5倍,可以高速处理大规模顺序程序。

  ž 程序容量:最多100000步

  ž 内部继电器(R):最多60000字节

  ž 数据表D:最多60000字节

  此外,0i-F系统还全系列标配了PMC信息各国语言显示功能、多语言注释和FUNCTION BLOCK功能、PMC程序指令扩展等功能。


  ◆PMC信息各国语言显示和多语言注释功能

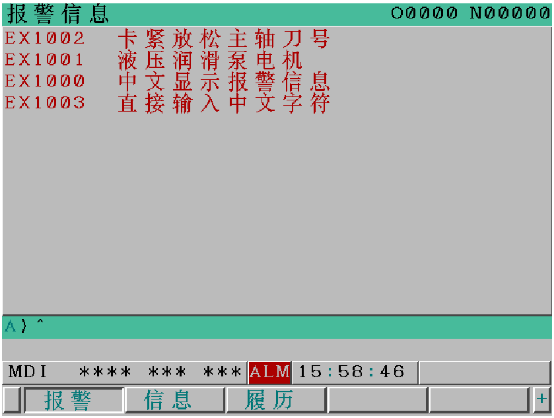

  FANUC 0i系列CNC系统侧可以通过参数设定系统语言,同样的,PMC语言也支持多国语言的显示,便于世界各地的客户的PMC维护和使用。另外,新系统的PMC还支持针对信号的多国语言注释,更便于国内客户的理解和应用。


  ◆FUNCTION BLOCK(功能模块)功能和PMC程序指令扩展功能

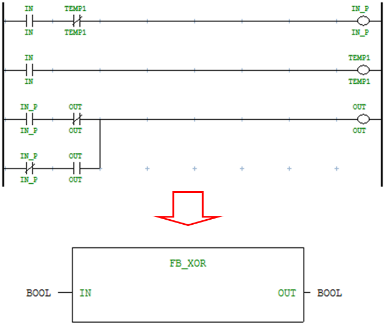

  FUNCTION BLOCK功能可以对梯形图中的模块化功能子程序进行归纳,同时将功能化子程序合并为一个功能块,类似于在PMC中新建了自定义的功能指令,调用起来十分方便,可以极大的简化梯形图结构。同时该功能块还可以使用密码进行保护,防止被误改,从而提升梯形图的安全性。

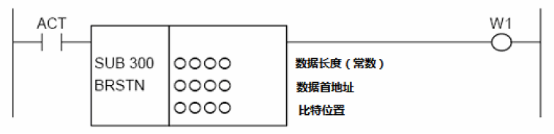

  另外,0i-F系统标配PMC程序扩展指令功能后,客户可以使用更具概括性的复杂功能指令,能轻松实现更高难度的PMC编程,有效降低PMC编写和阅读难度,国内用户可以进一步提升其PMC编程的水平。






  以上内容均为FANUC 0i-F系列CNC新增或特色的功能介绍,基于本次客户所配置的系统的调试内容。所以0i-F系列CNC还有很多特色功能和全新改进都并未提及,如模具加工功能包、平滑公差控制、0i-MF系统支持双路径控制等极为强大的功能,后续后台君会逐步为大家带来详尽的介绍和使用案例,敬请期待吧!

全新0i-F系统的加强和改变,进一步提升了机床的控制水平和用户的使用体验,FANUC始终会为客户提供世界最高水平的CNC而不懈努力!
