WGNC-200-T2 (油压刹车系列)

产品特点:

更多详情


规格技术参数
规格\型 号
WGNC-200-T2
旋转轴盘面直径
Φ200mm
旋转轴盘面主轴中心孔
Φ40H7mm
旋转轴盘面主轴中心穿透孔
Φ27mm

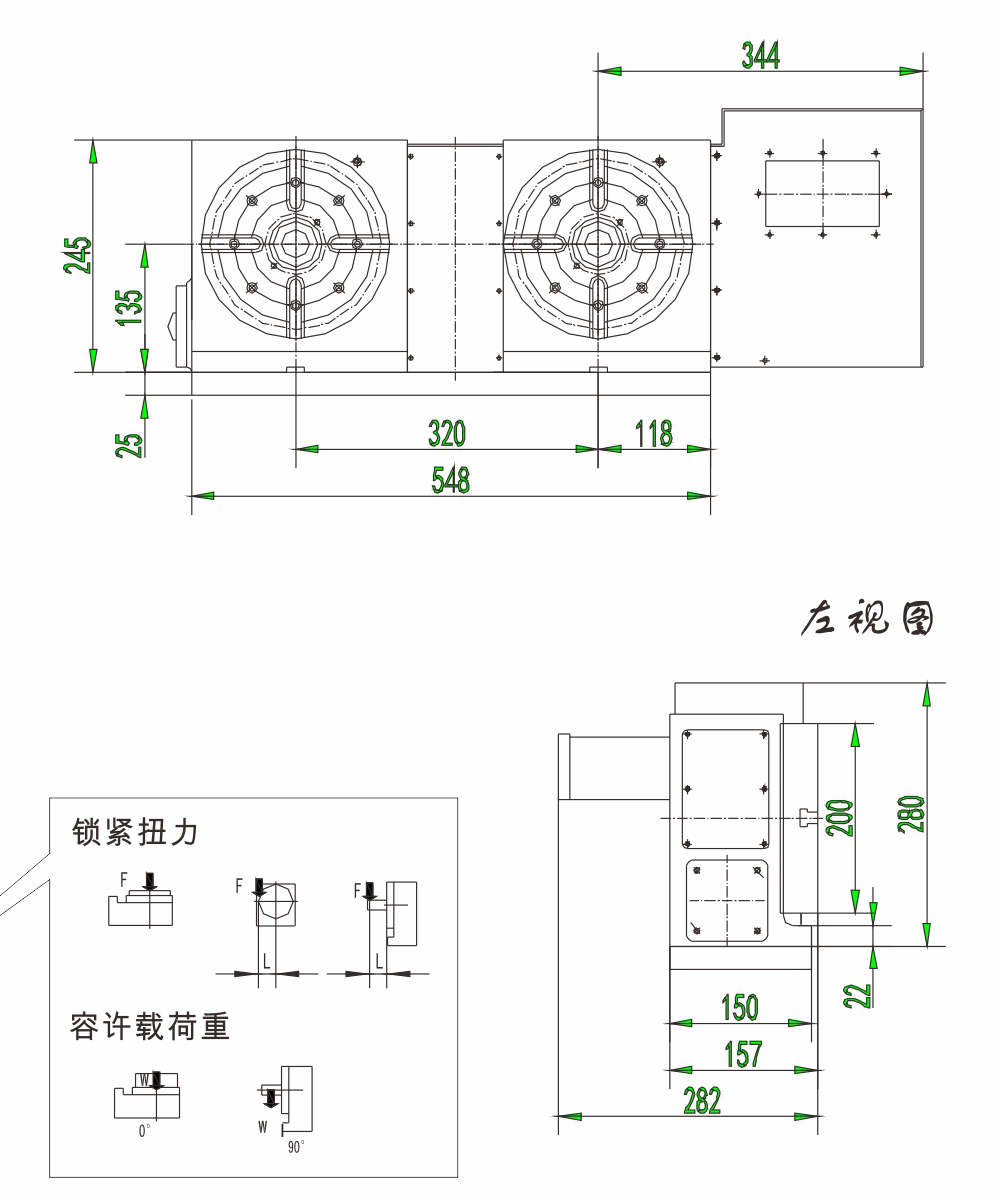

水平放置总高度
175mm
垂之放置总高度
280mm
盘面T型槽宽
12mm(公差H7)
基准定位键宽度
18mm(公差H7)
锁紧装置油压使用压力
35kg/cm2
最小分割角度
0.001°
最高转速
(马达2000rpm)
转盘最高转速 22.2(r.p.m)
总减速比 1/90
伺服马达(选配)
发那科 FANUC α4/β8
三 菱 MITSUBISHI HF54
分割精度
15″
重复精度
4″
倾斜轴倾斜角度范围 (水平时=0°)
- 110°~ +110°
锁紧扭力
F 600(kgf)
F×L 20(kgf-m)
F×L 20(kgf-m)
容许载荷重量
0° 150kg
0°~90° 75kg
总重量(不含马达)
130kg
注:CNC电脑数控分度盘当使用不同的马达,外观尺寸将有所不同,详情请咨询本公司。
