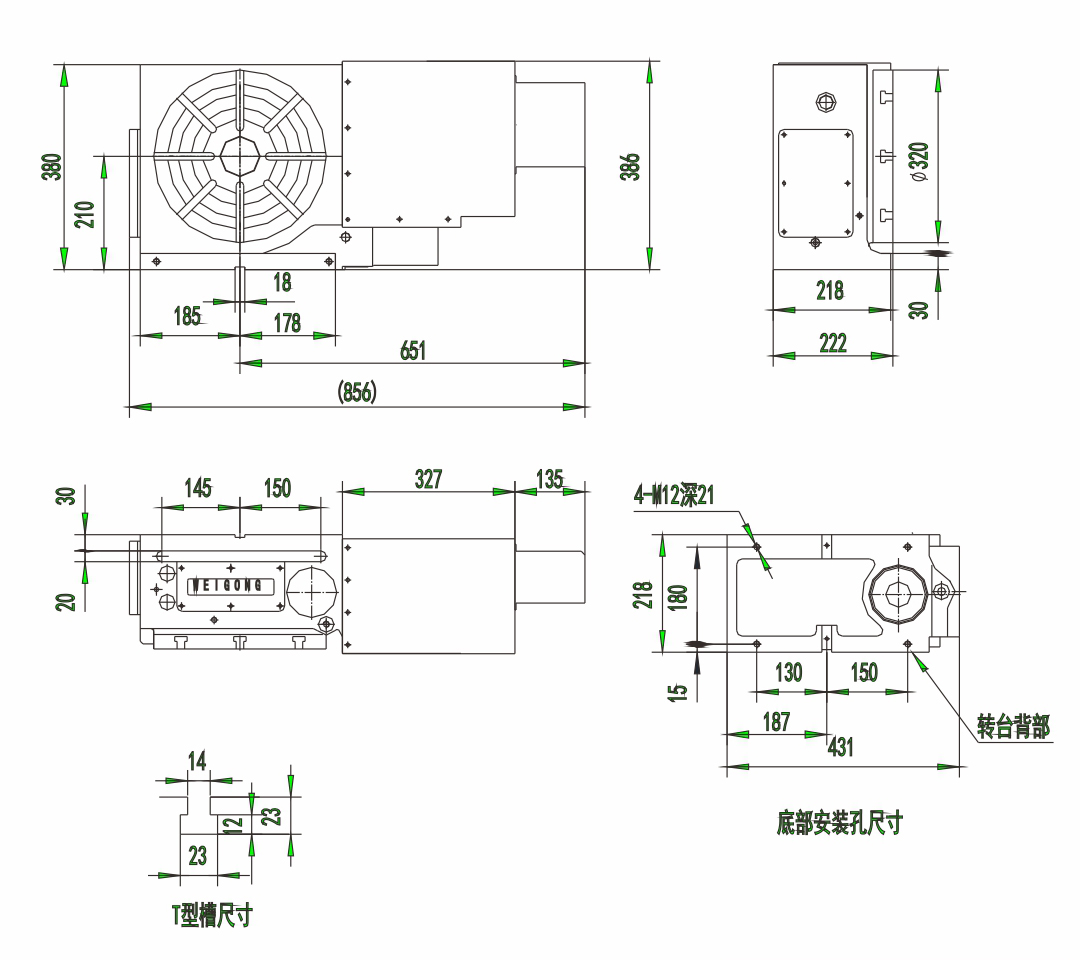

WGNC-320DA (标准型钣金)

产品特点:

旋转台直径Ф320mm, 马达安装在右边(立、卧两用), 独特高齿深的双导程蜗杆传动,可靠稳定的气压锁紧系统。

更多详情


规格技术参数
规格\型号
WGNC-320DA / 320DN
旋台直径
Ф320mm
工作台高度(卧式位置)
220mm
中心高度(立式位置)
210mm
总高度
386mm
贯穿孔径
Ф73mm
中心孔直径
Ф75mm(公差H7)
工作台T型槽宽度
14mm(公差H7)
基准定位块宽度
18mm(公差h7)
蜗轮齿数
72
伺服马达(可依客户需求指定品牌)
FANUC
MITSUBISHI
βiS22
αiF12
HA 100
HF 204
总减速比
1/180
最小设定单位
0.001°
最高回转数
11.1 r.p.m (马达2000r.p.m)
锁紧装置油压使用压力
油压35kg/cm2
夹紧扭矩
63kg-m(油压35kg/cm2)
分度精度
15"
重复精度
4"
容许工作物荷重
卧式使用 350 kg
立式使用 150 kg
使用尾座 350 kg
容许工作惯量
28 kg-cm-sec2
容许切削扭矩
85kg-m
容许承载工作物直径
Ф320mm
重量(不含马达)
162kg
