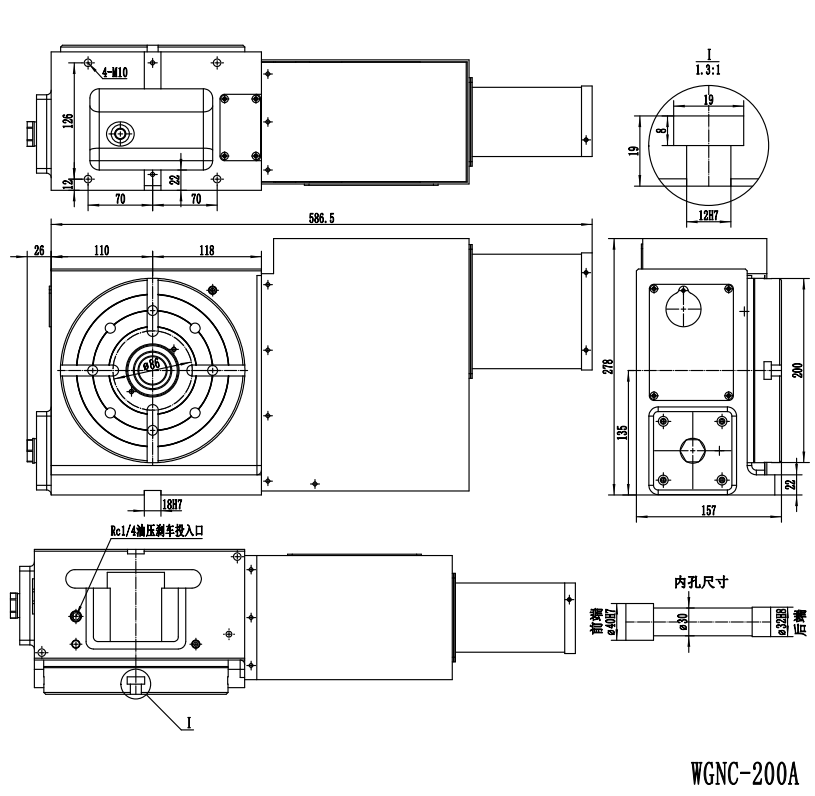

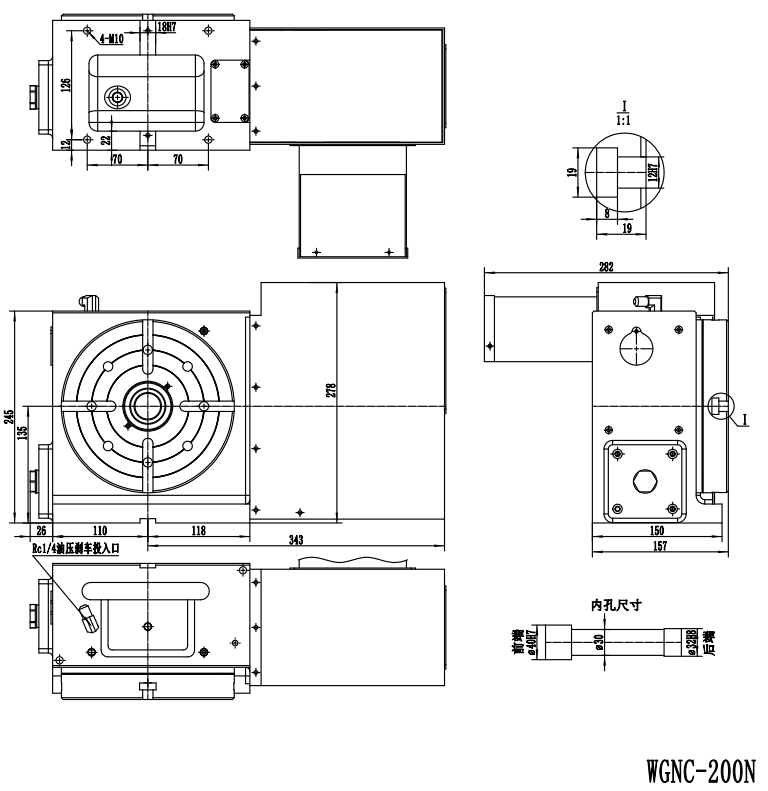

WGNC-200A/200N_杭州为公精密机械有限公司

产品中心

联系我们下载资料

规格型号 Specification and model	WGNC-200A/200N
旋转直径Rotating diameter	Φ200mm
工作台高度 Workbench height	卧式使用 157mm
	立式使用 135mm
贯穿孔径Penetrating aperture	Φ30mm
工作台T型槽宽度 Workbench T-shaped slot width	12mm
基准定位块宽度 width of benchmark positioning block	18mm
蜗轮齿数Numberof worm gear teeth	72
伺服马达(可依据客户需求指定品牌) Servo motor(brand can be specified according to customer needs)	FANUC MITSUBISHI
	β iS8	αiF4	HA 83	Hf104
总减速比total reduction ratio	1/90
最小设定单位Minimum setting unit	0.001°
最高回转数Maximum numberofrotations	16.6.r.p.m(马达3000r.p.m)
锁紧装置气压使用压力 Locking device air pressure usage pressure	油压35kg/cm²
夹紧扭距Clamping torque	39kg-m(油压35kg/cm )
分度精度Indexing accuracy	15"
重复精度Repetitive accuracy	4"
容许工作物荷载 Allowable work load	卧式使用 150kg
	立式使用 75kg
	使用尾座 150kg
容许工作惯量Allowable working inertia	12.3kg-cm-sec²
容许切削扭矩Allowable cutting torque	48kg-m
容许承载工作物直径 Allowable diameter for carrying the workpiece	Φ200m
重量(不含马达) Weight excluding motor)	60kg
