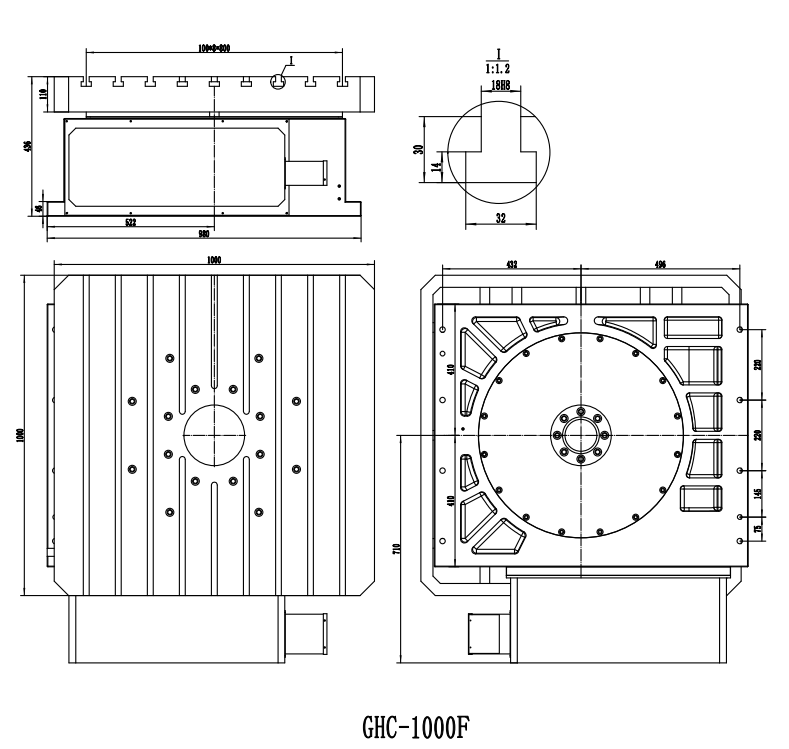

规格\型号 Specification and model	GHC-1000F
工作台尺寸 Whole machine weight (excluding motor)	1000mm
中心孔尺寸 Central hole size	Φ190H7
最大工件负载 Maximum workpiece load	4000kg
伺服马达型式 Servo motor type	SIEMENS 1FK7103
	FANUC α 22i
	MITSUBISHI HG-354
减速比 total reduction ratio	1/180
最小分度单位 Minimum division unit	0.001°
马达转速 motor speed	3000r.p.m/min
分度盘最大转数 Maximum rotation speed of the dividing disc	16.67r.p.m/min
油压压力 oil pressure	20kg/cm²
最大刹车扭力 Maximum braking torque	6000N.M
定位精度 positioning accuracy	15"
重复精度Repetitive accuracy	6"
上台面旋转起伏 Rotating and undulating tabletop	0.02mm


上下平面度 Vertical and horizontal flatness	0.03mm
中心孔同心度 Concentricity of central hole	Φ0.01mm
转台重量 Turntable weight	1900kg
