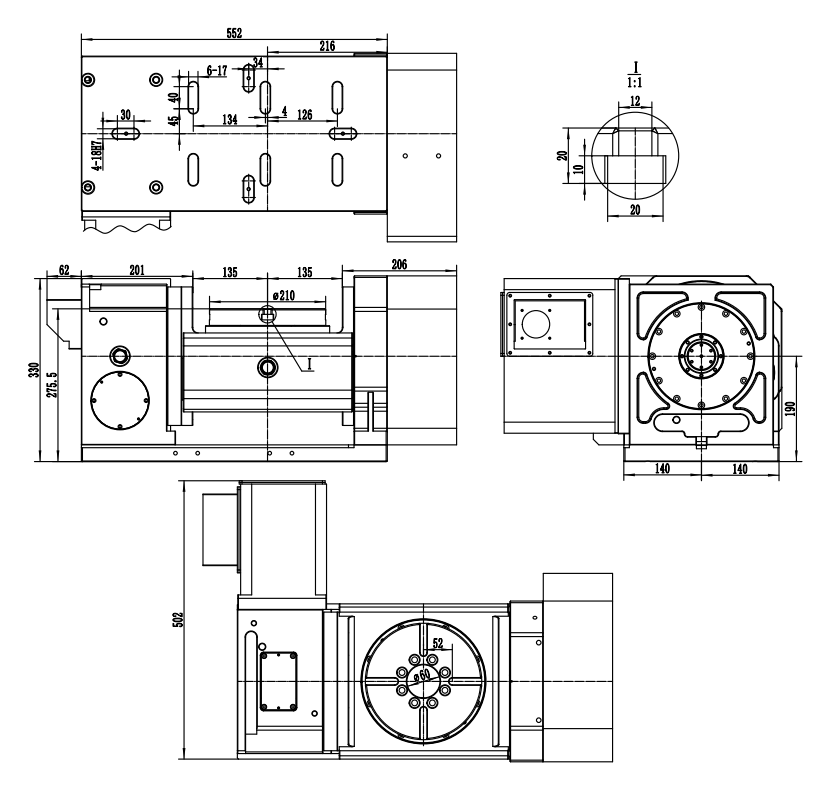

规格\型号 Specification and model	TTR-210
整机重量(不含电机) Whole machine weight (excluding motor)	290kg
允许工件重量(竖直) Allow workpiece weight (vertical)	60kg
允许工件重量(水平) Allow workpiece weight (horizontal)	75kg
允许切削扭力Allow cutting torque	20kgf.m
倾斜轴油压刹车扭力 Tilt axis hydraulic brake torque	35kgf.m
旋转轴油压刹车扭力 Rotating shaft hydraulic brake torque	35kgf.m
减速比 total reduction ratio	旋转轴rotation axis 40
	倾斜轴 tilt axis 60
电机 electrical machinery	A轴：β8/HG104S/根据用户系统 According to the user system
	C轴：β8/HG104S/根据用户系统 According to the user system
传动方式 Transmission mode	滚子凸轮 roller cam
倾斜角度 Tilt angle	±120°
重复精度 Repetitive accuracy	7"
分度精度 Indexing accuracyy	倾斜轴 tilt axis35" /旋转轴rotation axis 25"
最小设定单位 Minimum setting unit	0.001°
T型槽尺寸 T-shaped slot size	12H7mm
工作台直径 Workbench diameter	Φ210mm

加工直径Processing diameter	270mm
中心高度 Height	190mm
