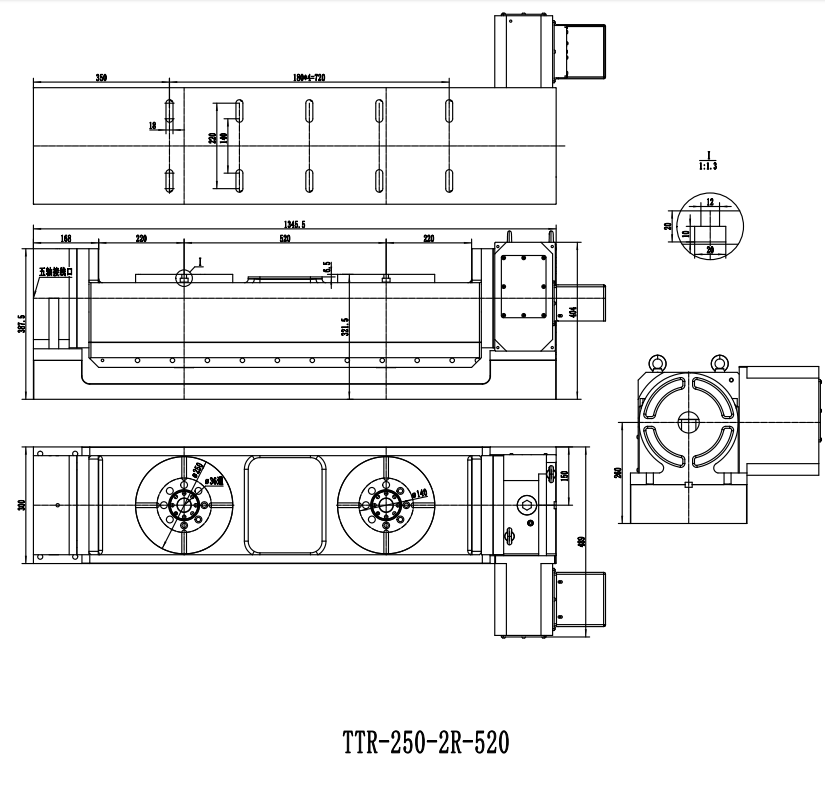

规格\型号 Specification and model	TTR-250-2R-520
中心高度 Height	260
工作台直径 Workbench diameter	Φ250
总高度 Total height	Φ404mm
加工直径Processing diameter	420
T型槽尺寸 T-shaped slot size	4X12
分度精度Indexing accuracy	35"
重复精度 Repetitive accuracy	±7"
最小设定角度 Minimum setting angle	0.001°
容许工件载荷 Allowable workpiece load	水平level 70kg
	竖直vertical 50kg
容许切削扭矩 Allowable cutting torque	45kg.m
容许负载 allowable load	F 1200kgf
	FXL=100时 100kgf
	FXL=100时 60kgf
倾斜轴电机 Tilt axis motor	b8/HF154S/AM11
旋转轴电机 Rotating shaft motor	b8/HF104S/AM8
传动比 gear ratio	倾斜轴tilt axis：1:60
	旋转轴 rotation axis：1:121
刹车方式 Braking method	倾斜轴：油刹 Tilt axis: oil brake
	旋转轴：气刹/油刹 Rotating axis: air brake/oil brake
传动方式 Transmission mode	滚子凸轮+减速机 Roller cam+reducer
整机重量Whole machine weight	520kg
