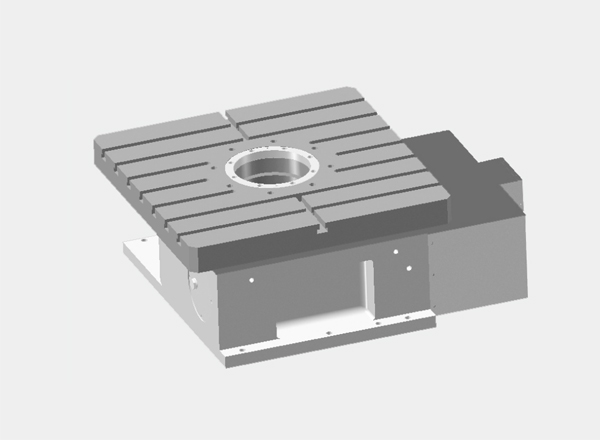

WGNC-800x800_杭州为公精密机械有限公司

产品中心

联系我们下载资料

规格\型号 Specification and model	WGNC-800X800
旋转直径 Rotating diameter	800x800
工作台高度 Workbench height	375mm
贯穿孔径 Penetrating aperture	Ф220mm
工作台T型槽宽度 Workbench T-shaped slot width	18mm
中心孔直径 Center hole diameter	Φ22mm
蜗轮齿数 Number of worm gear teeth	90
伺服马达（可依客户需求指定品牌）	FANUC		MITSUBISHI
Servo motor (brand can be specified
according to customer needs)	β iS22	αiF12	HA100	HF204
总减速比 total reduction ratio	1/180
最小设定单位 Minimum setting unit	0.001°
最高回转数 Maximum number of rotations	11.1 r.p.m (马达2000r.p.m)
锁紧装置气压使用压力 Locking device air pressure usage pressure	油压35kg/cm²
夹紧扭矩 Clamping torque	180kg-m（油压35kg/cm²）
分度精度 Indexing accuracyy	15"
重复精度 Repetitive accuracy	4"
容许工作物荷重 Allowable work load	1350 kg


容许工作惯量 Allowable working inertia	50Kg-cm-sec²
容许切削扭矩 Allowable cutting torque	200kg-m
容许承载工作物直径 Allowable diameter for carrying the workpiece	Ф800 mm
重量（不含马达） Weight (excluding motor)	950kg
